Производство кабеля витая пара – это сложный процесс, включающий в себя несколько этапов, начиная от выбора материалов и заканчивая тестированием готовой продукции. Качество кабеля напрямую влияет на скорость и стабильность передачи данных, поэтому важно учитывать все нюансы производства.
Производство кабеля витая пара состоит из нескольких ключевых этапов, каждый из которых играет важную роль в обеспечении качества и характеристик конечного продукта. Рассмотрим эти этапы подробно.
Первый и один из самых важных этапов – это выбор правильных материалов. Для проводников обычно используют медную или омедненную алюминиевую проволоку. Медь обеспечивает лучшую проводимость, но она и дороже. Изоляция проводников чаще всего изготавливается из полиэтилена (PE) или поливинилхлорида (PVC). Выбор материала зависит от требуемых характеристик кабеля, таких как гибкость, стойкость к температурам и химическим воздействиям.
Основные материалы:

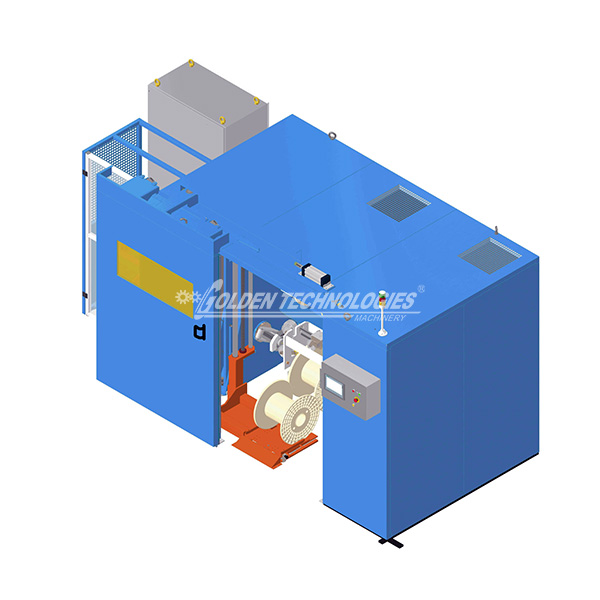

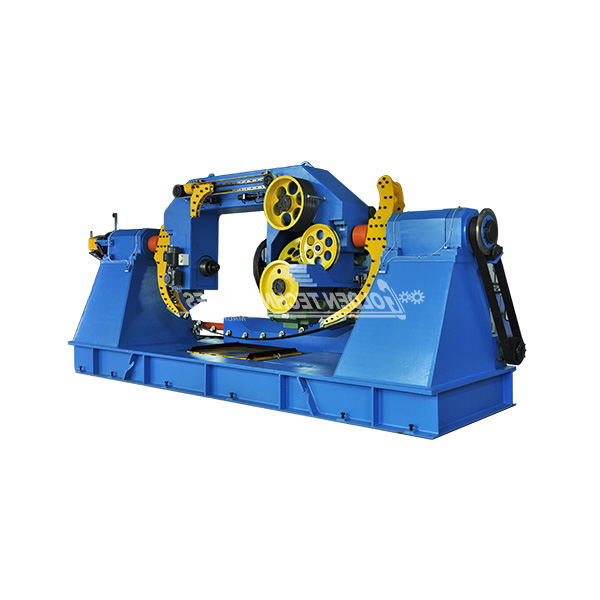

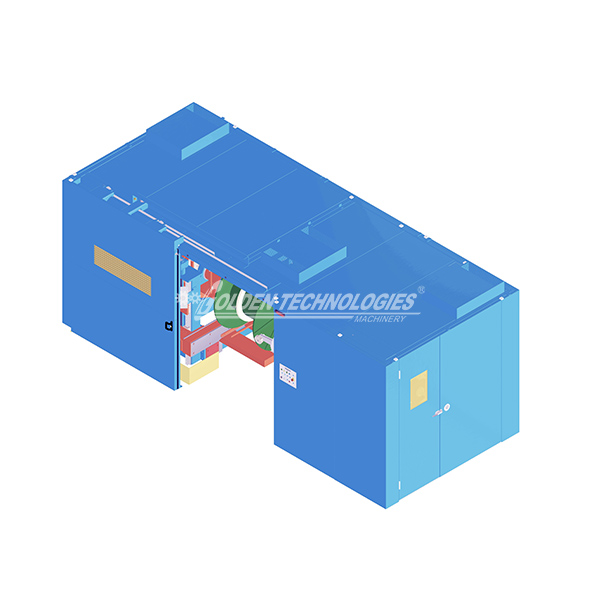

После выбора материалов начинается процесс скрутки проводников. Две изолированные жилы скручиваются вместе, образуя пару. Этот процесс выполняется на специальных машинах, которые обеспечивают равномерную и точную скрутку. Шаг скрутки (расстояние, на которое пара проворачивается вокруг своей оси) имеет важное значение, так как он влияет на электромагнитные характеристики кабеля и его способность подавлять помехи.
Несколько скрученных пар объединяются в сердечник кабеля. Количество пар зависит от типа кабеля (например, UTP, STP, FTP). В кабелях категорий Cat5e и Cat6 обычно используются четыре пары. Сердечник кабеля может быть дополнительно усилен центральным элементом, который придает ему прочность и устойчивость к деформации.
Для защиты от электромагнитных помех в некоторых типах кабелей витая пара используется экранирование. Экранирование может быть выполнено в виде фольги (FTP) или оплетки из медной или алюминиевой проволоки (STP). Экранирование обеспечивает более высокую защиту от помех и улучшает качество передачи данных.

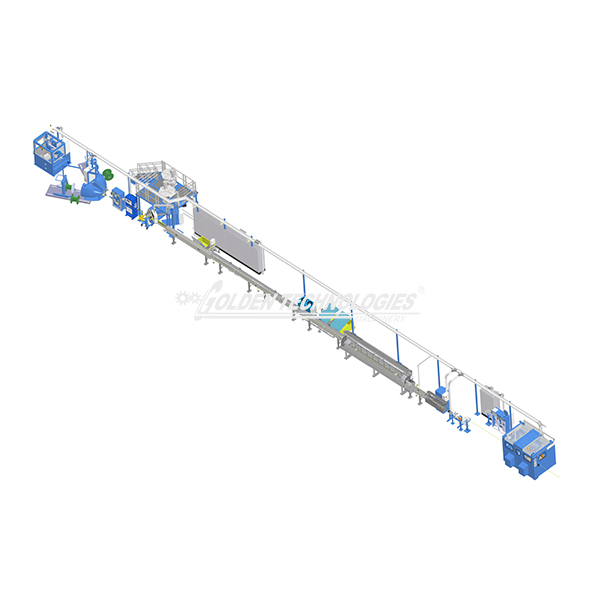

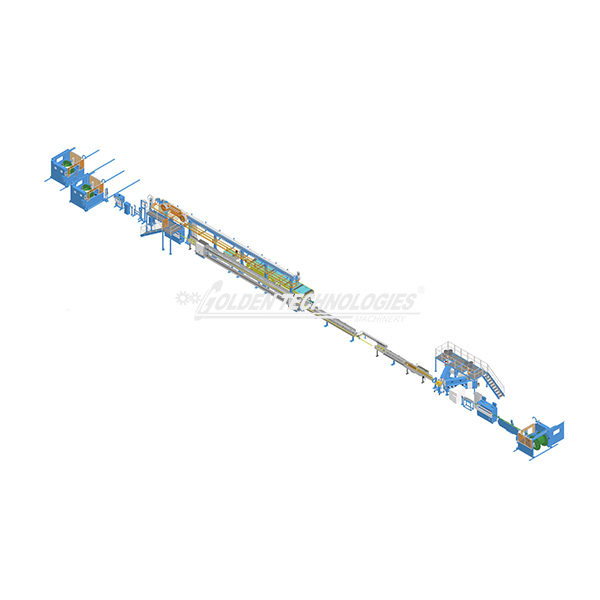

Следующий этап – наложение внешней оболочки. Оболочка защищает внутренние элементы кабеля от механических повреждений, влаги и других внешних факторов. Материал оболочки зависит от условий эксплуатации кабеля. Для использования внутри помещений часто применяют PVC, а для наружного применения – PE или LSZH. LSZH оболочки обладают пониженным дымообразованием и не выделяют вредных веществ при горении.
После завершения производства кабеля витая пара проводится обязательное тестирование для проверки соответствия кабеля требованиям стандартов. Тестирование включает в себя проверку электрических параметров (сопротивление, емкость, импеданс), механической прочности и соответствия размеров. Кабели, прошедшие тестирование, маркируются и упаковываются для отправки потребителю.
Основные параметры тестирования:

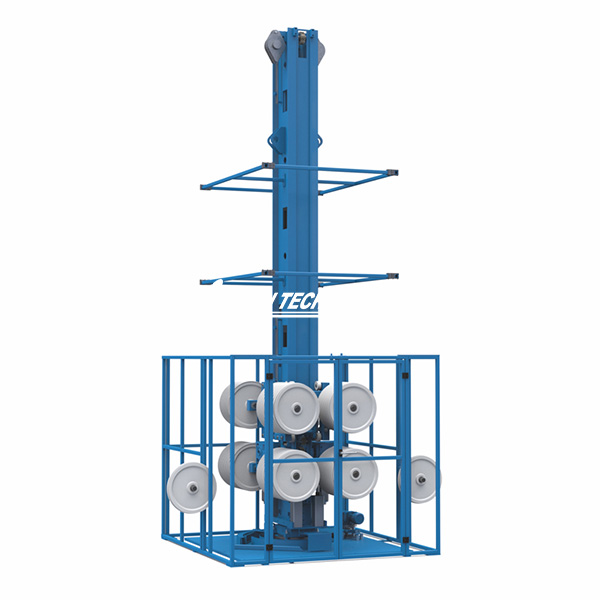

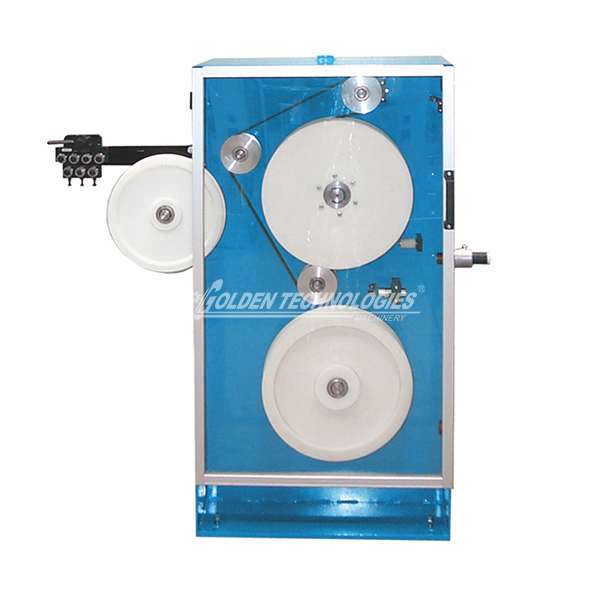

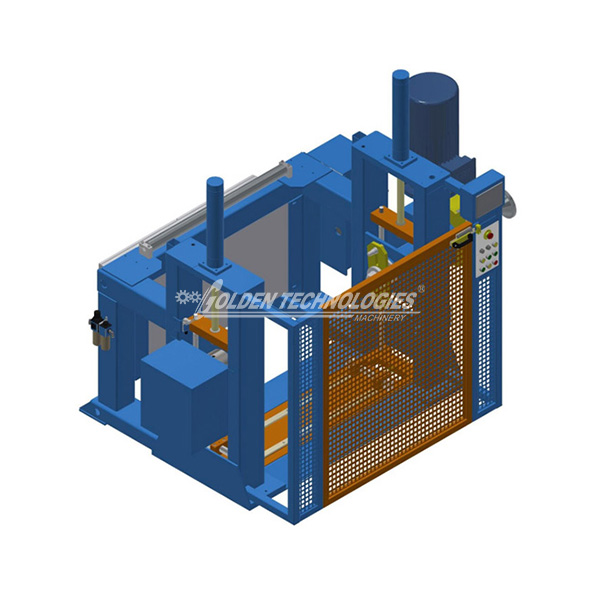

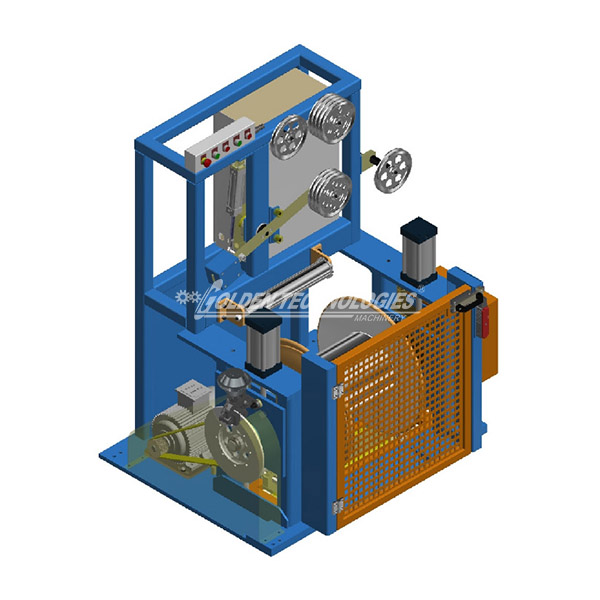

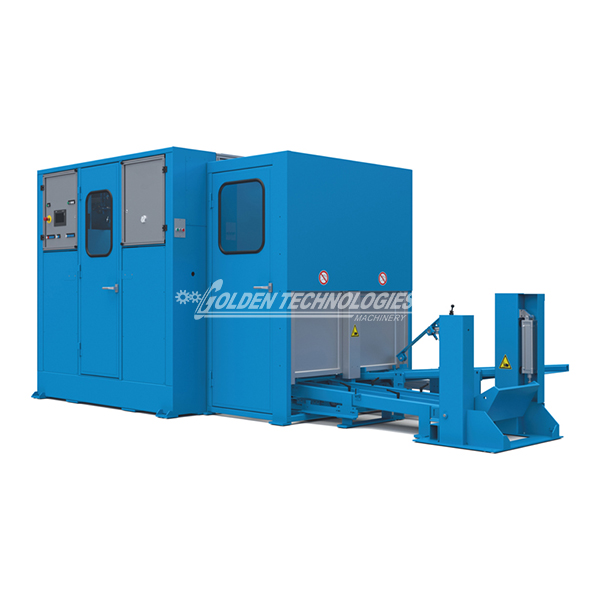

Производство кабеля витая пара требует специализированного оборудования, которое обеспечивает точность и эффективность каждого этапа процесса.
Существует несколько типов кабелей витая пара, различающихся по конструкции, характеристикам и применению. Рассмотрим основные типы.
UTP – это неэкранированный кабель витая пара. Он является самым распространенным типом кабеля и используется в большинстве локальных сетей (LAN). UTP кабель состоит из четырех пар скрученных проводников, заключенных в общую оболочку. Он относительно недорог и прост в установке.
STP – это экранированный кабель витая пара. В STP кабеле каждая пара проводников экранирована фольгой или оплеткой, что обеспечивает более высокую защиту от электромагнитных помех. STP кабель используется в условиях повышенного уровня помех, например, в промышленных помещениях или вблизи электрооборудования.
FTP – это кабель витая пара с общей экранирующей фольгой. В FTP кабеле все четыре пары проводников заключены в общую фольгированную оболочку, которая обеспечивает защиту от помех. FTP кабель является компромиссом между UTP и STP кабелями, обеспечивая достаточную защиту от помех при относительно невысокой стоимости.
S/FTP – это кабель витая пара с двойным экранированием. В S/FTP кабеле каждая пара проводников экранирована фольгой, а все четыре пары заключены в общую экранирующую оплетку. S/FTP кабель обеспечивает максимальную защиту от помех и используется в самых требовательных приложениях.
| Тип кабеля | Экранирование | Применение |
|---|---|---|
| UTP | Нет | Локальные сети, домашние сети |
| STP | Индивидуальное экранирование пар | Промышленные сети, сети с высоким уровнем помех |
| FTP | Общее экранирование фольгой | Офисные сети, сети со средним уровнем помех |
| S/FTP | Индивидуальное экранирование пар и общее экранирование оплеткой | Высокоскоростные сети, сети с максимальным уровнем помех |
Кабели витая пара соответствуют различным стандартам, которые определяют их характеристики и производительность. Наиболее распространенными стандартами являются категории, определенные ANSI/TIA/EIA.
Выбор подходящего кабеля витая пара зависит от нескольких факторов, таких как требуемая скорость передачи данных, условия эксплуатации и бюджет. При выборе кабеля следует учитывать следующие рекомендации:
В России существует несколько предприятий, занимающихся производством кабеля витая пара. Одним из важных аспектов успешного производства кабеля витая пара является использование современного и качественного оборудования. Компания GT Cable Machinery предлагает широкий спектр оборудования для кабельной промышленности, включая машины для волочения проволоки, экструдеры, скручивающие машины и тестирующее оборудование. Использование оборудования от GT Cable Machinery позволяет обеспечить высокое качество и эффективность производства кабеля витая пара.
Производство кабеля витая пара – это сложный и многоэтапный процесс, требующий использования качественных материалов, современного оборудования и строгого контроля качества. Правильный выбор типа кабеля и оборудования является ключевым фактором для обеспечения надежной и высокоскоростной передачи данных. Надеемся, что данное руководство поможет вам лучше понять процесс производства кабеля витая пара и сделать правильный выбор при покупке кабеля.
